Installasjonsanvisning

ERGOVENT diffusorer kan kobles til ethvert standard kanalsystem med 100 mm, 125 mm eller 160 mm diameter.

Ved bruk av stålkanaler kan diffusoren kobles direkte til kanalen (alternativ 1) eller via en fleksibel tilkobling (alternativ 2).

Dersom det benyttes fleksibelt 75 / 90 mm plastkanalsystem, tilkobles diffusoren via en standard plenumsboks eller en spesiell ERGOVENT plenumsboks (alternativ 3).

Påkrevde dimensjoner for vellykket installasjon (avhengig av tilkoblingsmetode):

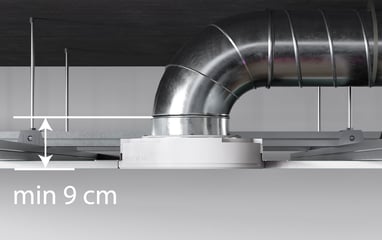

Stålkanaler. Direkte tilkobling.

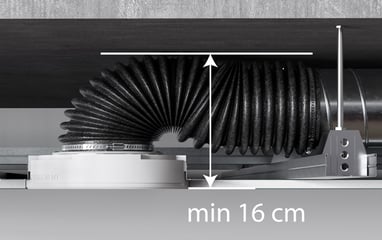

Stålkanaler. Fleksibel tilkobling via bølgerør

75 mm plastkanaler. Tilkobling via standard plenumsboks.

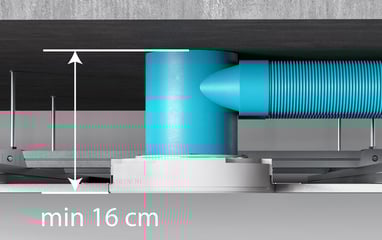

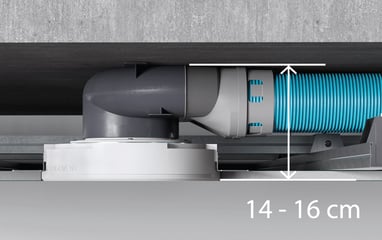

75 mm plastkanaler. Tilkobling via ERGOVENT plenumsboks.

Installasjonsmetoder

Nedenfor vises alle mulige diffusortilkoblingssituasjoner (se den detaljerte monteringsanvisningen for en fullstendig beskrivelse):

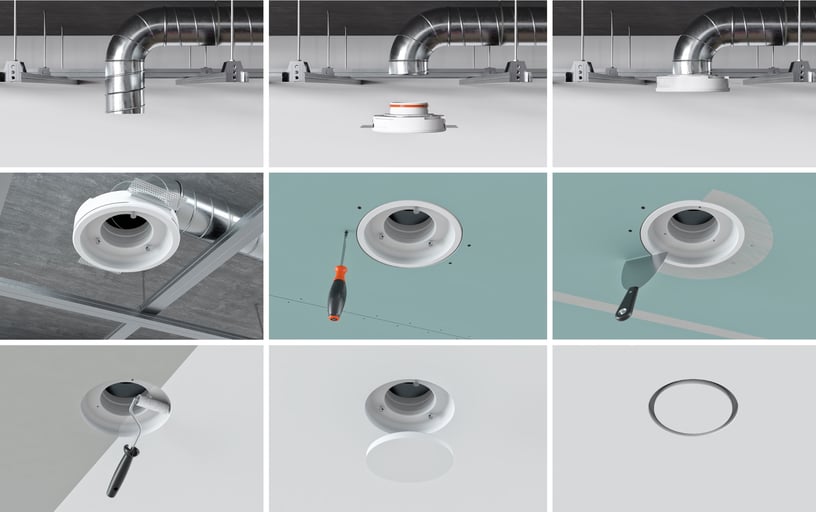

ALTERNATIV 1

DIREKTE TILKOBLING TIL EN STÅLKANAL

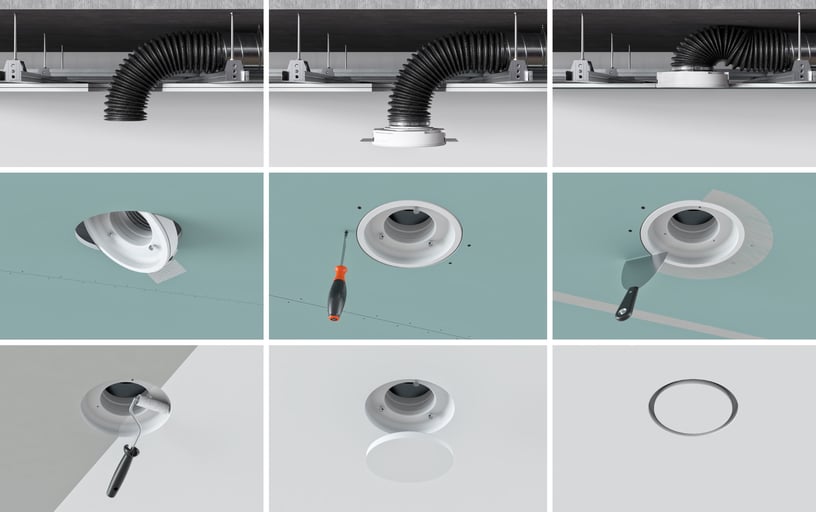

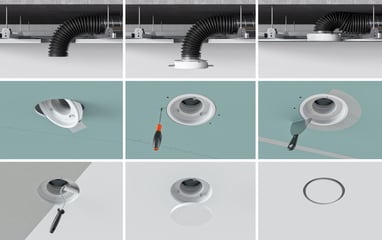

ALTERNATIV 2

VIA ET FLEKSIBELT BØLGERØR (stålkanalsystem)

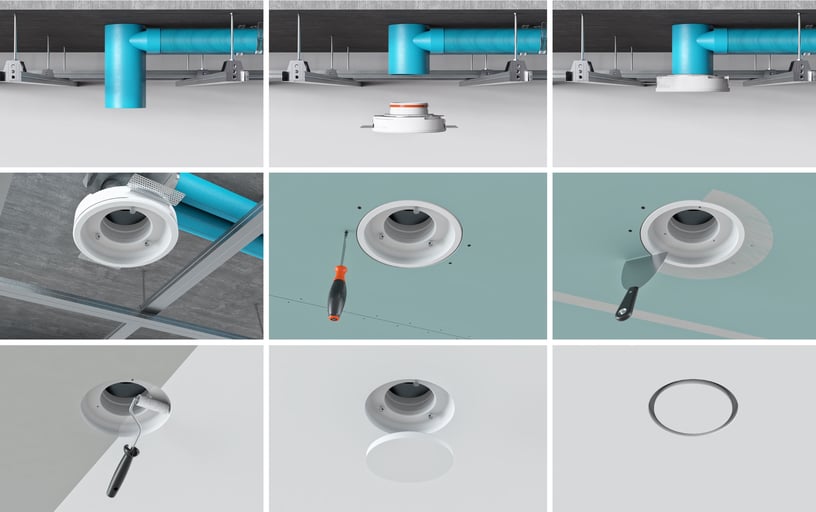

ALTERNATIV 3

TILKOBLING GJENNOM DIFFUSORBOKS FØR GIPSPLATENE FESTES
Dersom det benyttes fleksible plastkanaler (75 mm diameter) i ventilasjonsanlegget, tilkobles diffusorene via en plenumsboks.

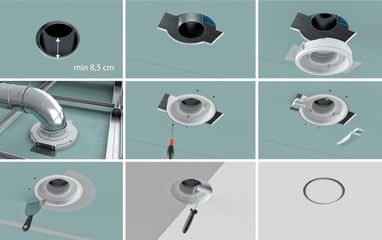

ALTERNATIV 4

INSTALLASJON ETTER AT GIPSPLATENE ER FESTET

Hvis gipsplatene i taket allerede er montert og ventilasjonskanalene er utskåret i flukt med overflaten av gipstaket, installeres Ergovent diffusor på følgende måte:

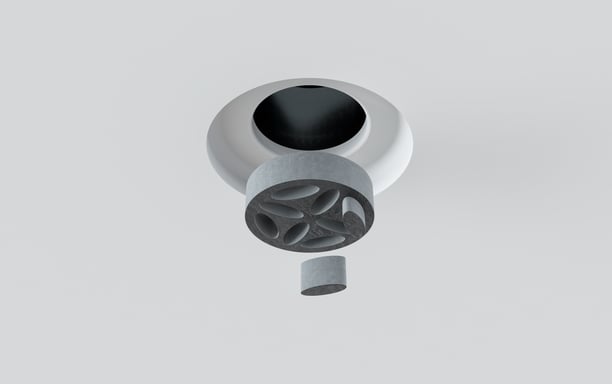

Regulering av luftstrøm

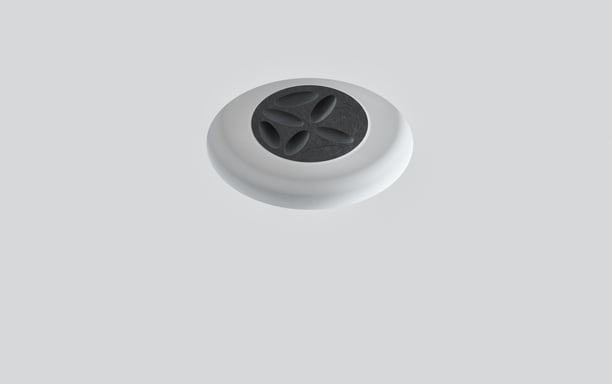

Diffusordekselet skal alltid være i nivå med taket. Hver diffusor kommer med en praktisk ERGOVENT innreguleringsventil. Hvis det er behov for å regulere luftstrømmen i tillegg, anbefaler vi å bruke disse spjeldene.

LINEO PRO

SINGLE modell diffusor festes til betongtak før montering av gipsramme. Fast 1m lengde, uten tilkoblingsmulighet.

SINGLE PROFILE modell diffusor festes direkte på gipsprofilene. Denne modellen har praktisk og rask måte å feste på. Fast 1m lengde, uten tilkoblingsmulighet.

PROFILE PUZZLE modell diffuser som festes til gipsprofiler og kan kobles til lengre strekninger ved bruk av tilleggssegmenter. PUZZLE-låsteknologi gjør det mulig å koble diffusorsegmenter på en veldig presis og rask måte.
